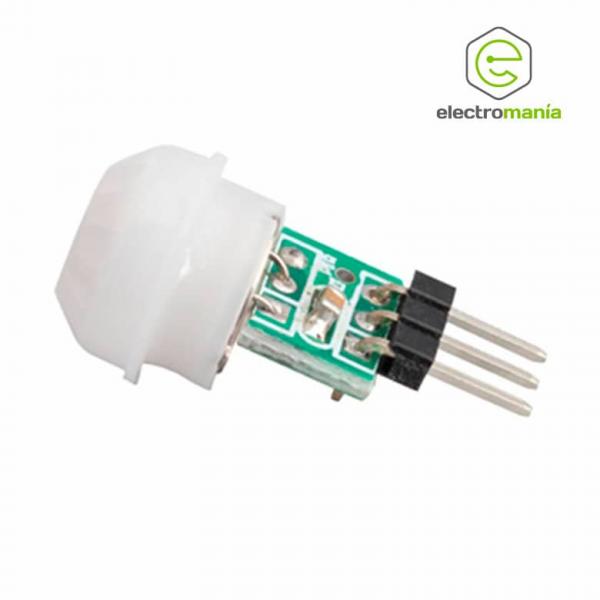

Mini Modulo Sensor de Movimiento PIR AM312

El modulo sensor de movimiento PIR AM312 es un sensor que detecta el movimiento del cuerpo humano Este sensor esta basado en la tecnologia infrarroja digital inteligente que ofrece una solucion completa de detector de movimiento y es ampliamente utilizado en varios equipos electricos de deteccion automatica

El Sensor PIR AM312 tiene una mejora de la inmunidad uso interno del procesamiento de senales digitales salida directa alta-baja

El sensor PIR AM312 normalmente se aplica en Alarmas USB deteccion de movimiento PIR deteccion de intrusos luces con sensor de movimiento red de camaras sistema de seguridad para automoviles etc

Otras variantes de este tipo de sensores son los sensores- Sensor PIR HC-SR501 y el Sensor PIR HC-SR505

Recomendaciones para el PIR AM312-

1. Preste atencion a la direccion de montaje del elemento del sensor y al tamano de la icnografia del elemento La combinacion con el enfoque de la lente Fresnel puede lograr un diseno optico optimo
2. El parametro de fabrica del sensor se obtiene probando en la condicion de cuerpo negro estandar y el circuito relevante despues de un minuto de tiempo de estabilizacion
3. La distancia de deteccion del sensor es una funcion multidimensional que consta de la temperatura ambiente la temperatura del objetivo en movimiento la distancia del objetivo de la lente de Fresnel la humedad ambiental la ganancia del amplificador y el voltaje de comparacion
4. No toque la lente con la mano y las cosas duras directamente
5. Deben evitarse las vibraciones fuertes y la estatica

Caracteristicas-

• Voltaje de funcionamiento- CC 33-12 V
• Consumo de energia estatica- <01mA
• Tiempo de retardo- 2 segundos
• Tiempo de bloqueo- 2 segundos
• Trigger- se puede repetir
• Rango de deteccion- angulo del cono de ≤100 grados 3-5 m requerido dependiendo de la lente
• Temperatura de trabajo- -20 &8211 + 60 ℃
• Dimensiones de PCB- 10mm x 8mm
• Tamano total- Aprox 12mm x 25mm
• Lente del modulo- Lente pequena

Documentacion-

Datasheet Sensor PIR AM312pdf

Especificaciones del modulo PIR AM312pdf
